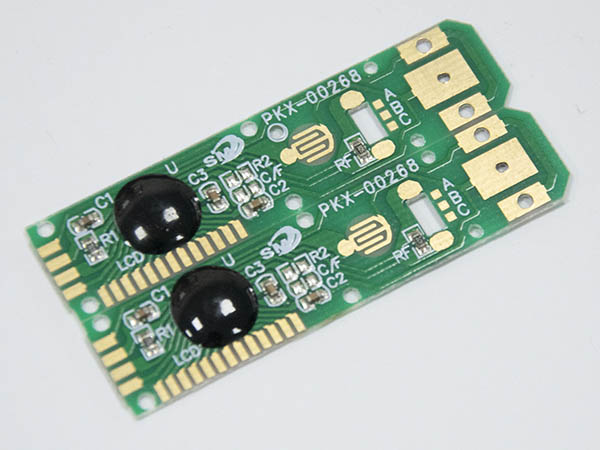

COB綁定電路板俗稱牛屎芯片電路板，這種電路板需要通過COB邦定的方式把芯片封裝到電路板上面，COB綁定電路板通常是是單面板或者雙面板設計。COB邦定加工也就是指通過幫定將IC裸片固定于印刷電路板上，也就是通常所說的板上芯片封裝。COB邦定工藝指將裸芯片直接粘貼在印刷電路板上，然后進行引線鍵合，再用有機膠將芯片和引線包封保護的工藝，COB邦定工藝流程及基本要求是清潔PCB、滴粘接膠、芯片粘貼、測試、封黑膠加熱固化、測試、入庫。本文我們將詳細介紹COB邦定加工的完整工藝流程，供客戶及同行業者參考借鑒。
1．清潔PCB
清洗后的PCB電路板仍有油污或氧化層等不潔部分，用橡皮擦試邦定位或測試針位。對擦拭的PCB板要用毛刷刷干凈或用氣槍吹凈方可流入下一工序。對于防靜電嚴的產品要用離子吹塵機。清潔的目的是為了把PCB板邦線焊盤上的灰塵和油污等清除干凈以提高邦定的品質。
2．滴粘接膠
滴粘接膠的目的是為了防止產品在傳遞和邦線過程中DIE脫落
在COB工序中通常采用針式轉移和壓力注射法
針式轉移法：用針從容器里取一小滴粘劑點涂在PCB上，這是一種非常迅速的點膠方法
壓力注射法：將膠裝入注射器內，施加一定的氣壓將膠擠出來，膠點的大小由注射器噴口口徑的大小及加壓時間和壓力大小決定與粘度有關。此工藝一般用在滴粘機或DIE BOND自動設備上。
膠滴的尺寸與高度取決于芯片（DIE）的類型，尺寸，與PAD位的距離，重量而定。尺寸和重量大的芯片膠滴量大一些，也不宜過大以保證足夠的粘度為準，同時粘接膠不能污染邦線焊盤。如要一定說是有什么標準的話，那也只能按不同的產品來定。硬把什么不能超過芯片的1/3高度不能露膠多少作為標準的話，實沒有這個必要。
3．芯片粘貼
芯片粘貼也叫DIE BOND（固晶）、粘DIE、邦DIE、邦I(lǐng)C等，各公司叫法不一。在芯片粘貼中，要求真空吸筆（吸咀）材質硬度要?。ㄒ残┕静捎妹藓炚迟N）。吸咀直徑視芯片大小而定，咀尖必須平整以免刮傷 DIE表面。在粘貼時須檢查DIE與PCB型號，粘貼方向是否正確，DIE貼到PCB必須做到“平穩正”。“平”就是指DIE與PCB平行貼緊無虛位，“穩” 是批DIE與PCB在整個流程中不易脫落，“正”是指DIE與PCB預留位正貼，不可偏扭。一定要注意芯片（DIE）方向不得有貼反向之現象。
4．邦線（引線鍵合）
邦線（引線鍵合）Wire Bond 邦定 連線叫法不一這里以邦定為例。邦定依BONDING圖所定位置把各邦線的兩個焊點連接起來，使其達到電氣與機械連接。邦定的PCB做邦定拉力測試時要求其拉力符合公司所訂標準（參考1.0線大于或等于3.5G 1.25線大于或等于4.5G）鋁線焊點形狀為橢圓形，金線焊點形狀為球形。邦定熔點的標準
鋁線：
線尾大于或等于0.3倍線徑小于或等于1.5倍線徑；
焊點的長度 大于或等于1.5倍線徑 小于或等于5.0倍線徑；
焊點的寬度 大于或等于1.2倍線徑 小于或等于3.0倍線徑；
線弧的高度等于圓劃的拋物線高度（不宜太高不宜太低具體依產品而定）。
金線：
焊球一般在線徑的2.6—2.7倍左右；
在邦線過程中應輕拿輕放，對點要準確，操任人員應用顯微鏡觀察邦線過程，看有無斷線，卷線，偏位，冷熱焊，起鋁等到不良現象，如有則立即通知管理工或技術人員。在正式生產之前一定得有專人首檢，檢查其有無邦錯，少邦，漏邦拉力等現象。每隔2個小時應有專人核查其正確性。
5．封膠
封膠主要是對測試OK之PCB板進行點黑膠。在點膠時要注意黑膠應完全蓋住PCB太陽圈及邦定芯片鋁線，不可有露絲現象，黑膠也不可封出太陽圈以外及別的地方有黑膠，如有漏膠應用布條即時擦拭掉。在整個滴膠過程中針咀或毛簽都不可碰到DIE及邦定好的線。烘干后的黑膠表面不得有氣孔，及黑膠未固化現象。黑膠高度不超過1.8MM為宜，特別要求的應小于1.5MM點膠時預熱板溫度及烘干溫度都應嚴格控制。
6．測試
因在邦定過程中會有一些如斷線，卷線，假焊等不良現象而導致芯片故障，所以芯片級封裝都要進行性能檢測。根據檢測方式可分非接觸式檢測（檢查）和接觸式檢測（測試）兩大類，非接觸式檢測己從人工目測發展到自動光學圖象分析（AOI）X射分析，從外觀電路圖形檢查發展到內層焊點質量檢查，并從單獨的檢查向質量監控和缺陷修補相結合的方向發展。
